Analýza momentu – vyšší spolehlivost procesu díky testům šroubových spojů

Proč je nutná analýza momentu?

Při konstrukci strojního vybavení se často používají závitotvorné šrouby. Různé materiály, typy šroubů, hloubky zašroubování, geometrie otvorů a další parametry však neposkytují univerzální informace o točivých momentech, takže analýzy momentů jsou pro spolehlivé šroubové spoje nezbytné. V oddělení aplikačního inženýrství společnosti Bossard jsou analýzy momentu součástí naší každodenní práce. Na šroubovacích zkušebních stanicích lze měřit a zaznamenávat krouticí momenty v rozsahu 0,1 – 1500 Nm.  V případě potřeby má Bossard také akreditované laboratoře v každém světovém regionu s příslušnými testovacími kompetencemi pro uznávanou validaci.



Jak se provádí analýza momentu?

Kdykoli je to možné, jsou analýzy krouticího momentu prováděny na originálních součástech zákazníka. Během zkoušky jsou spoje utahovány tak dlouho, dokud nedojde k jejich destrukci. V důsledku toho jsou součásti po zkoušce zničené a nelze je dále používat.



Jak se vyhodnocují data?

Po zkoušce jsou zaznamenané křivky krouticího momentu a úhlu rotace vyhodnoceny našimi aplikačními inženýry. Určuje se jak krouticí moment šroubování, tak krouticí moment přetažení. Výsledné křivky momentu a úhlu rotace pak mohou být použity k vyvození smysluplných závěrů o chování a selhání spojů.


Co je cílem analýzy momentu a jaké jsou výhody pro zákazníka?

Aby bylo možné spoje považovat za spolehlivé, musí se shodovat několik faktorů. Například utahovací moment, při kterém spoj selže, musí být podstatně vyšší než utahovací moment zašroubování, který je nutný pro vytváření závitu. Jedině tak lze spolehlivě definovat doporučený utahovací moment a vy jako zákazník si můžete být jisti, že spoj lze správně utáhnout, čímž se minimalizuje riziko selhání vaší součásti.

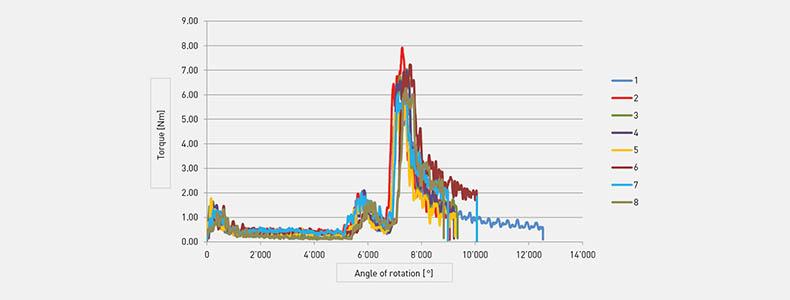

Obrázek 1: Technicky optimální křivky momentu v závislosti na úhlu rotace.




Obrázek 2: Vyhodnocení s doporučením utahovacího momentu pro zákazníka na základě 2 navržených řešení upevnění.



Proč je společnost Bossard/KVT-Fastening tím správným partnerem?

Naši zákazníci těží z odbornosti našeho vysoce kvalifikovaného personálu a z našich mnohaletých zkušeností v oboru spojovací techniky. Kromě toho, naše možnost přístupu do akreditovaných zkušebních laboratoří a naše nejmodernější měřicí metody a zkušební vybavení tvoří základ spolehlivého zajištění kvality a kvality všech výrobků.



Obraťte se na naše odborníky a zjistěte více o službách Expert Test. Budeme rádi, když se nám ozvete.
