Mit der steigenden Nachfrage nach kleineren und kompakteren elektronischen Geräten wird der Bedarf an zuverlässigen und sicheren Befestigungselementen immer wichtiger. Glücklicherweise bietet PEM® Micro-SMTSO eine Lösung, die die Vorteile der Oberflächenmontagetechnologie (SMT) mit der Vielseitigkeit winziger Komponenten kombiniert und so eine optimale Leistung auch in den platzbeschränktesten Anwendungen gewährleistet.

Hergestellt aus hochwertigem, zinnbeschichtetem Stahl, können diese Miniaturbefestigungselemente nahtlos mit anderen Komponenten durch den Reflow-Prozess verlötet werden. Durch den Einsatz der SMT-Technologie anstelle des Pressverfahrens wird das Risiko einer Beschädigung der Leiterplatte erheblich reduziert, was zu erheblichen Kosteneinsparungen bei Arbeits- und Wartungskosten führt.

Ein bedeutender Vorteil der PEM® Micro-SMTSO-Befestigungselemente ist ihre Kompatibilität mit automatisierten Montageprozessen. Im Gegensatz zu herkömmlichen Befestigungselementen, die häufig eine externe Arbeitsstation erfordern, können diese kleinen Wunder bequem auf Band und Rolle zugeführt werden, sodass die Leiterplatte während der Montage nahtlos und effizient in der Produktionslinie verbleiben kann. Mit Hilfe einer Vakuumpipette werden die Muttern oder Abstandshalter behutsam aus dem SMT-Zuführungsstreifen entnommen, präzise auf der Kontaktfläche der Leiterplatte positioniert und sicher verlötet. Darüber hinaus können diese Befestigungselemente sowohl in Durchkontaktierungs- als auch in nicht-durchkontaktierten Bohrungen verwendet werden, was eine Vielseitigkeit in verschiedenen Designanwendungen gewährleistet.

Über die offensichtlichen Vorteile einer Vereinfachung des Montageprozesses und einer Reduzierung der damit verbundenen Kosten hinaus eliminiert die Verwendung dieser SMT-Teile aus dem Band die Möglichkeit einer Beschädigung oder Überbeanspruchung der Leiterplatte während der Montage. Diese inhärente Zuverlässigkeit bietet Sicherheit und trägt zur Gesamtrobusheit des Fertigungsprozesses bei.

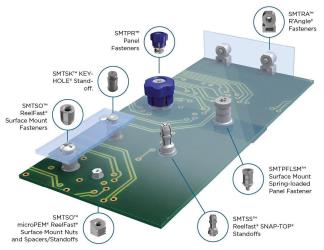

Die PEM® Micro-SMTSO-Serie deckt eine Vielzahl von Anforderungen ab und bietet Miniaturmuttern in Gewindegrößen von M1 bis M1.6 und Längen von 1 bis 3 mm. Darüber hinaus umfasst die Serie Befestigungselemente von M2 bis M4, die Längen zwischen 2 und 10 mm ermöglichen und so Flexibilität für verschiedene Designanforderungen bieten.

Zusammenfassend zeigen die PEM® Micro-SMTSO-Teile einen Durchbruch in der Befestigungstechnologie und ermöglichen eine sichere und effiziente Integration der kleinsten Komponenten in der Elektronikfertigung. Durch den Einsatz der SMT-Methodik liefern diese Miniaturbefestigungselemente Zuverlässigkeit, Kosteneinsparungen und optimierte Montageprozesse. Mit der weiteren Nachfrage nach kompakten Geräten wird die Nutzung der Vorteile von PEM® Micro-SMTSO zu einer wesentlichen Überlegung für Designer und Hersteller, die optimale Leistung und erhöhte Sicherheit in ihren Produkten suchen.

Kontaktieren Sie uns für eine kostenlose Beratung. Wir unterstützen Sie gerne!

Klemens Freyinger

Product Manager Clinching

klemens.freyinger@bossard.com

+43 732 257700 93
